Arduino digital input

nach Ein- bzw Ausschalten über Pin 2 blinkt LED über Pin 13

/* LED Eine Sekunde an, eine Sekunde aus wenn Schalter ein  Note: On most Arduino boards, there is already an LED  on the board connected to pin 13, so you don't need any  extra components for this example. */ int ledPin = 13; // Pin 13 LED Ausgabe int inPin = 2; // Pin 2 Switch Eingabe void setup() {                  pinMode(ledPin, OUTPUT); // Pin 13 als Ausgabe    pinMode(inPin, INPUT); // Pin 2 als Eingabe } // loop() solange Arduino mit Strom versorgt wird void loop() {    if (digitalRead(inPin) == LOW) // check ob Input ist LOW  {   digitalWrite(ledPin, HIGH); // LED einschalten   delay(1000); // 1 Sekunde Pause   digitalWrite(ledPin, LOW); // LED ausschalten   delay(1000); // 1 Sekunde Pause   }  digitalWrite(ledPin, LOW); // LED ausschalten }

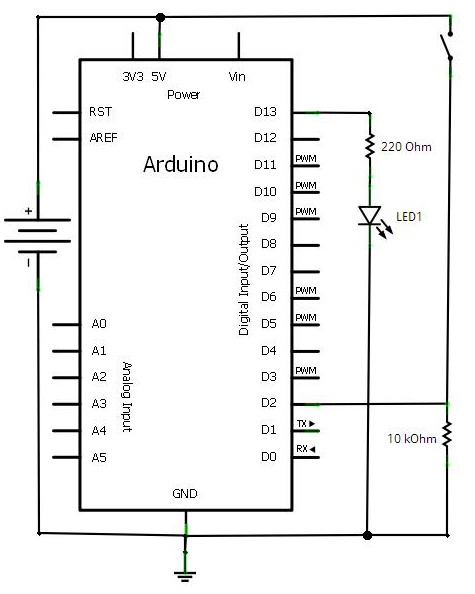

SCHALTPLAN:

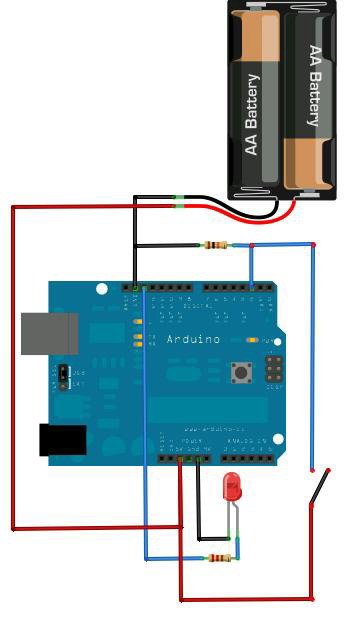

STECKPLAN:
